产品简介
充满管道的流体流经管道内的节流装置，流速将在节流件处形成局部收缩，从而流速增加，静压力降低，于是在节流件前后产生静压力差（或称差压）。流体的流速愈大，在节流件前后产生的差压也愈大，所以可通过测量差压来衡量流体流过节流装置时的流量大小，这种测量方法是以能量守恒定律和流动连续性方程为基础的。
节流装置体积流量公式为：
取压形式代号：
|
H:
|
环室
|
|
Z:
|
法兰钻孔
|
|
K:
|
宽边
|
直管段代号：
|
P:
|
带上、下游直管段
|
|
PF:
|
带上、下游直管段，上、下各带一片连接法兰及工艺连接法兰
|
|
PF1:
|
带上、下游直管段，上、下各带一片连接法兰
|
型号示例：
例1：
FCOHPF-63X100 表示公称压力6.3MPa，公称通径为100mm，带上、下游直管段及连接工艺法兰和配对法兰，环室取压标准孔板节流装置。
例2：
FFOP-300#×50 表示公称压力300lb公称通径为50mm，带上、下游直管段，法兰取压标准孔板节流装置。

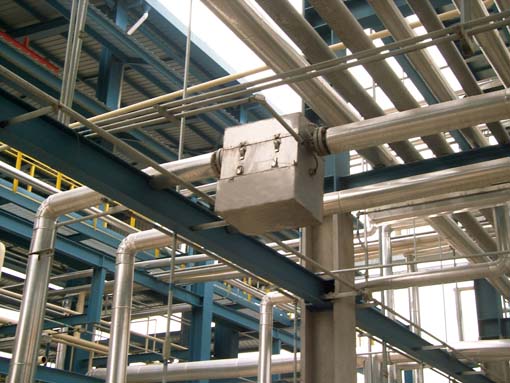

应用范围
概述
一体化节流式流量计是将节流装置和差压变送器组合成一体，差压变送器与流量显示设备通过模拟信号（4-20mA）一体化节流式流量计介质适应性好（流体、气体、蒸汽通用），毋须实流标定，耐高温高压，耐冲击不易变形等优点。一体化节流式流量计将变送器与节流装置取压管、阀组等均在工厂制成一体，减少故障率，而且安装与拆卸极为方便。
注意事项：一般情况下，液体、气体、蒸汽等均可采用一体化节流装置。如果现场有下列情况，建议将节流装置与差压变送器分体安装：
一体化节流式流量计是将节流装置和差压变送器组合成一体，差压变送器与流量显示设备通过模拟信号（4-20mA）一体化节流式流量计介质适应性好（流体、气体、蒸汽通用），毋须实流标定，耐高温高压，耐冲击不易变形等优点。一体化节流式流量计将变送器与节流装置取压管、阀组等均在工厂制成一体，减少故障率，而且安装与拆卸极为方便。
注意事项：一般情况下，液体、气体、蒸汽等均可采用一体化节流装置。如果现场有下列情况，建议将节流装置与差压变送器分体安装：
（1） 当节流装置体大重量情况下（如标准喷嘴、文丘里喷嘴及大口径孔板）；
（2） 被测介质为高压氢氮气体、高温高压水、高温高压蒸汽，因使用场合特殊，管道材料及安装密封条件，各部颁标准有严格的技术规定，不易采用一体结构时。
用途
一体化节流装置可广泛用于石油、炼化、化工、天然气、冶金、电力、制药等领域中，各种液体、气体、天然气及蒸汽质量流量的测量和计量。
技术数据
(1) 口径：DN25～DN1000（mm）
(2) 精度： ±1%FS
(3) 量程比：标准 1:10
(4) 工作压力： ≤32Mpa
(5) 介质温度：-40℃-450℃
(6) 介质粘度： ≤30CP （相当于重油）
(7) β值： 0.2-0.8
(8) 连接方式：法兰或夹装式
(9) 可接用户提供的法兰标准制造
(10) 材质：主体、孔板、取压管、三阀组、不锈钢
(11) 直管段及连接法兰：碳钢或不锈钢，可接用户要求制作
(12) 安装方式：水平或垂直
(13) 智能差压变送器：输出 4-20mA
(14) 电源：24V.Dc;
(15) 防爆等级： d IICT5.6
(16) 防护等级：IP67
(16) 防护等级：IP67
