产品简介
充满管道的流体流经管道内的节流装置，流速将在节流件处形成局部收缩，从而流速增加，静压力降低，于是在节流件前后产生静压力差（或称差压）。流体的流速愈大，在节流件前后产生的差压也愈大，所以可通过测量差压来衡量流体流过节流装置时的流量大小，这种测量方法是以能量守恒定律和流动连续性方程为基础的。
节流装置体积流量公式为：
取压形式代号：
|
H:
|
环室
|
|
Z:
|
法兰钻孔
|
|
K:
|
宽边
|
直管段代号：
|
P:
|
带上、下游直管段
|
|
PF:
|
带上、下游直管段，上、下各带一片连接法兰及工艺连接法兰
|
|
PF1:
|
带上、下游直管段，上、下各带一片连接法兰
|
型号示例：
例1：
FCOHPF-63X100 表示公称压力6.3MPa，公称通径为100mm，带上、下游直管段及连接工艺法兰和配对法兰，环室取压标准孔板节流装置。
例2：
FFOP-300#×50 表示公称压力300lb公称通径为50mm，带上、下游直管段，法兰取压标准孔板节流装置。
应用范围
工作原理
公称管径：Venturi tube DN80-1600mm;
公称压力： PN0.6, 1.0MPa;
材质：如无特殊要求则按喷嘴采用1Cr18Ni9Ti法兰及管段采用20号钢制造；也可根据用户要求，采用其它材质供货；

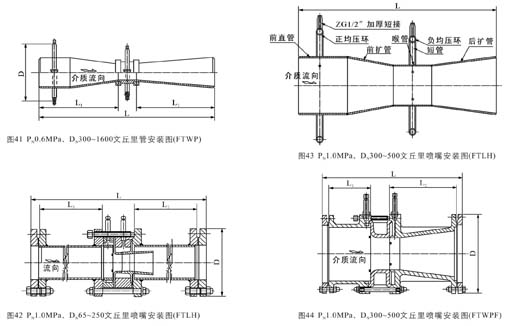

结构形式如图 41、42、43、44；安装尺寸如表36:
公称管径：DN 80～500mm
公称压力：PN16.0, 25.0, 42.0MPa；
表36 PN0.6MPa 文丘里管安装尺寸 (FTWP, FTWPF型)、PN1.0 文丘里喷嘴(FTLH型)
|
代号
|
FTWP-0.6 x DN
|
FTWPF-0.6 x DN
|
FTLH-1.0 x DN
|
||||||||||||
|
公称通径DN
|
D
|
L
|
L1
|
L2
|
重量(kg)
|
D
|
L
|
L1
|
L2
|
重量(kg)
|
D
|
L
|
L1
|
L2
|
重量(kg)
|
|
65
|
|
|
|
|
|
|
|
|
|
|
180
|
1396
|
1000
|
260
|
43.2
|
|
80
|
|
|
|
|
|
|
|
|
|
|
195
|
1401
|
1000
|
260
|
47.5
|
|
100
|
|
|
|
|
|
|
|
|
|
|
215
|
1410
|
1000
|
260
|
63.5
|
|
125
|
|
|
|
|
|
|
|
|
|
|
245
|
1422
|
1000
|
260
|
82.6
|
|
150
|
|
|
|
|
|
|
|
|
|
|
280
|
1469
|
1000
|
300
|
104.9
|
|
175
|
|
|
|
|
|
|
|
|
|
|
310
|
1637
|
1100
|
360
|
129.6
|
|
200
|
|
|
|
|
|
488
|
1175
|
544
|
581
|
105.3
|
335
|
1786
|
1200
|
400
|
154.8
|
|
250
|
|
|
|
|
|
538
|
1478
|
689
|
735
|
151.6
|
390
|
2111
|
1400
|
500
|
232.2
|
|
300
|
692
|
1712
|
642
|
884
|
135.2
|
590
|
1766
|
828
|
884
|
210.5
|
440
|
763
|
230
|
364
|
200.3
|
|
350
|
744
|
2000
|
751
|
1033
|
171.8
|
640
|
2058
|
967
|
1033
|
262.1
|
500
|
831
|
230
|
413
|
268.6
|
|
400
|
793
|
2271
|
852
|
1173
|
210.7
|
690
|
2333
|
1098
|
1173
|
335.9
|
565
|
922
|
230
|
482
|
357.2
|
|
450
|
847
|
2570
|
965
|
1327
|
258.7
|
742
|
2632
|
1243
|
1327
|
401.7
|
615
|
998
|
230
|
541
|
429.2
|
|
500
|
897
|
2847
|
1069
|
1470
|
308.3
|
792
|
2913
|
1377
|
1470
|
457.2
|
670
|
1072
|
230
|
600
|
523.6
|
|
600
|
997
|
3401
|
1277
|
1756
|
421.0
|
892
|
3467
|
1645
|
1756
|
633.4
|
|
|
|
|
|
|
700
|
1087
|
3900
|
1464
|
2014
|
538.2
|
992
|
3970
|
1886
|
2014
|
810.4
|
|
|
|
|
|
|
800
|
1187
|
4454
|
1672
|
2300
|
686.0
|
1094
|
4524
|
2154
|
2300
|
1079.1
|
|
|
|
|
|
|
900
|
1287
|
5008
|
1880
|
2586
|
894.7
|
1194
|
5082
|
2422
|
2586
|
1392.0
|
|
|
|
|
|
|
1000
|
1387
|
5561
|
2087
|
2892
|
1038.1
|
1294
|
5639
|
2690
|
2892
|
1514.0
|
|
|
|
|
|
|
1100
|
1487
|
6093
|
2287
|
3146
|
1553.3
|
|
|
|
|
|
|
|
|
|
|
|
1200
|
1587
|
6647
|
2495
|
3432
|
1701.7
|
|
|
|
|
|
|
|
|
|
|
|
1300
|
1687
|
7201
|
2703
|
3718
|
2136.0
|
|
|
|
|
|
|
|
|
|
|
|
1400
|
1787
|
7755
|
2911
|
4004
|
2462.2
|
|
|
|
|
|
|
|
|
|
|
|
1500
|
1887
|
8309
|
3119
|
4290
|
2811.9
|
|
|
|
|
|
|
|
|
|
|
|
1600
|
1987
|
8863
|
3327
|
4587
|
3485.0
|
|
|
|
|
|
|
|
|
|
|
注：本表中安装尺寸，总重量均以直径比 β=0.6假定计算的，实际中应按实际工艺管道和直径比计算。
