产品简介

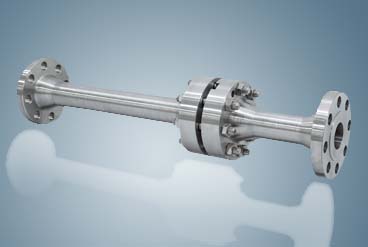

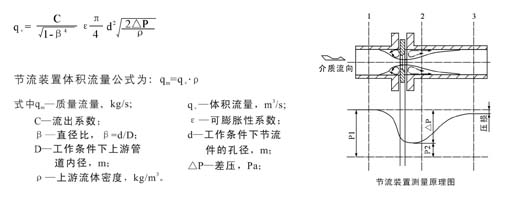

充满管道的流体流经管道内的节流装置,流速将在节流件处形成局部收缩,从而流速增加,静压力降低,于是在节流件前后产生静压力差(或称差压)。流体的流速愈大,在节流件前后产生的差压也愈大,所以可通过测量差压来衡量流体流过节流装置时的流量大小,这种测量方法是以能量守恒定律和流动连续性方程为基础的。
节流装置体积流量公式为:

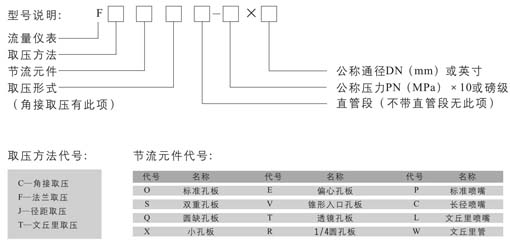

取压形式代号:
H:
|
环室
|
Z:
|
法兰钻孔
|
K:
|
宽边
|
直管段代号:
P:
|
带上、下游直管段
|
PF:
|
带上、下游直管段,上、下各带一片连接法兰及工艺连接法兰
|
PF1:
|
带上、下游直管段,上、下各带一片连接法兰
|
型号示例:
例1:
FCOHPF-63X100 表示公称压力6.3MPa,公称通径为100mm,带上、下游直管段及连接工艺法兰和配对法兰,环室取压标准孔板节流装置。
例2:
FFOP-300#×50 表示公称压力300lb公称通径为50mm,带上、下游直管段,法兰取压标准孔板节流装置。
应用范围
法兰取压节流装置结构形式
PN4.0MPa - 42Mpa (2500#) 法兰取压标准孔板、偏心孔板、1/4圆孔板节流装置公称通径:DN50~500mm
执行标准:ISO5167 或 GB/T2624(也可按UOP标准制造)
材质:如无特殊要求则接孔板采用1Cr18Ni9Ti,法兰采用20号钢制造;也可根据用户要求,采用其它材质供货;
工作原理

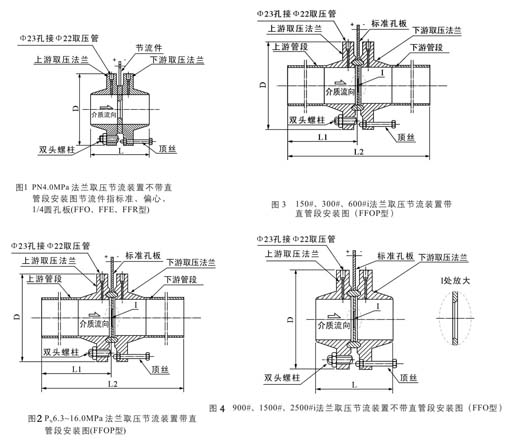

结构形式如图 1、2、3、4
