产品简介
充满管道的流体流经管道内的节流装置，流速将在节流件处形成局部收缩，从而流速增加，静压力降低，于是在节流件前后产生静压力差（或称差压）。流体的流速愈大，在节流件前后产生的差压也愈大，所以可通过测量差压来衡量流体流过节流装置时的流量大小，这种测量方法是以能量守恒定律和流动连续性方程为基础的。
节流装置体积流量公式为：
取压形式代号：
|
H:
|
环室
|
|
Z:
|
法兰钻孔
|
|
K:
|
宽边
|
直管段代号：
|
P:
|
带上、下游直管段
|
|
PF:
|
带上、下游直管段，上、下各带一片连接法兰及工艺连接法兰
|
|
PF1:
|
带上、下游直管段，上、下各带一片连接法兰
|
型号示例：
例1：
FCOHPF-63X100 表示公称压力6.3MPa，公称通径为100mm，带上、下游直管段及连接工艺法兰和配对法兰，环室取压标准孔板节流装置。
例2：
FFOP-300#×50 表示公称压力300lb公称通径为50mm，带上、下游直管段，法兰取压标准孔板节流装置。
应用范围
工作原理
角接取压节流装置结构形式
PN0.6~2.5MPa环室取压标准孔板（标准喷嘴）节流装置
公称管径：DN50-400mm
公称压力：PN0.6 1.0 1.6 2.5MPa
材质：如无特殊要求则按孔板采用1Cr18Ni9Ti，法兰、环室及管段采用20号钢制造；也可根据用户要求，采用其它材质供货；

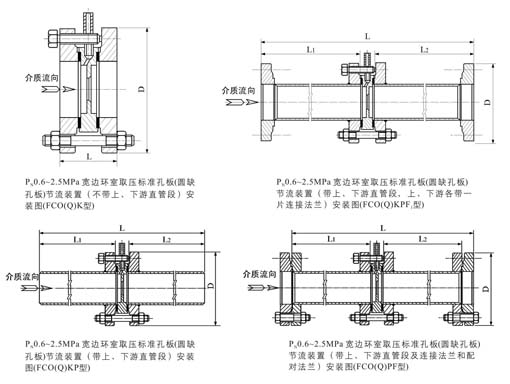

结构形式如图：
PN1.0MPa 法兰钻孔角接取压标准孔板节流装置
公称管径：DN700～1000mm;
公称压力：PN1.0MPa;
材质：如无特殊要求则按孔板采用1Cr18Ni9Ti，法兰Q235-A制造；也可根据用户要求，采用其它材质供货；

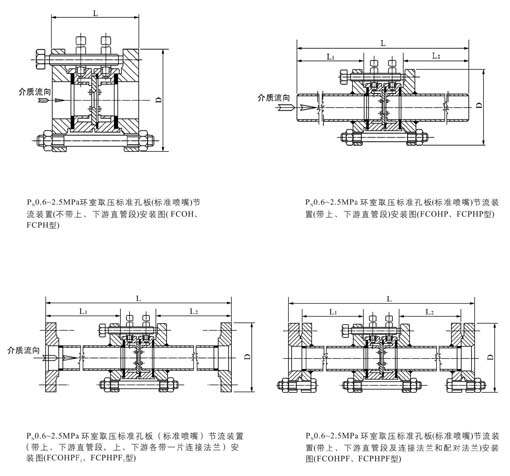

结构形式如图：
PN0.6~2.5MPa 法兰钻孔角接取压标准孔板节流装置
公称管径：DN50～4000mm;
公称压力：PN 0.6 1.0 1.6 2.5MPa;
材质：如无特殊要求则按孔板采用1Cr18Ni9Ti，法兰及管段采用20号钢制造；也可根据用户要求，采用其它材质供货；
结构形式如图：
PN0.6~2.5MPa 环室取压双重孔板节流装置
公称管径：DN100～400mm;
公称压力：PN0.6 1.0 1.6 2.5MPa
材质：如无特殊要求则按孔板采用1Cr18Ni9Ti，法兰、环室及管段采用20号钢制造；也可根据用户要求，采用其它材质供货；

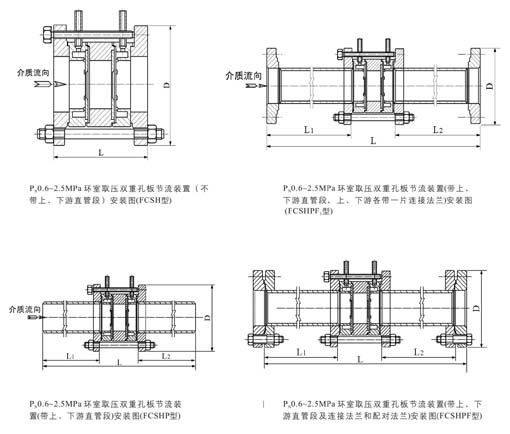

结构形式如图：
