技术特征：
精确度：±0.5%RF
重复性：0.2%
量程比：可达10:1
直管段要求短：精确度要求 1% 时,一般上游 5D, 下游 2D
公称直径：15-1200mm
楔形比H/D：0.2 0.3 0.4 0.5
公称压力：≤16.0MPa
介质温度：<500℃
首页 > 产品展示 > 楔式流量计系列
产品简介
应用范围
工作原理

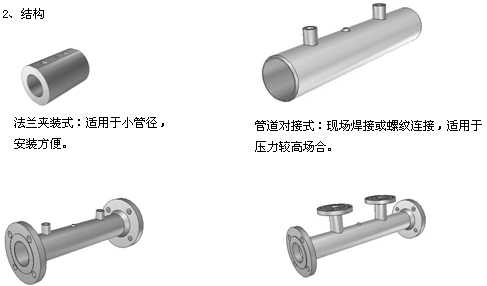

结构
项目

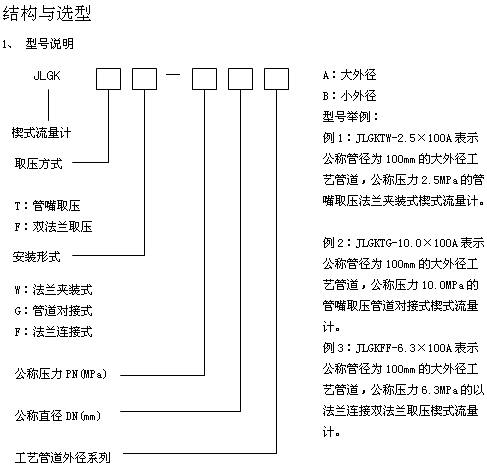

型号
JLGKTW
JLGKTG
JLGKTF
JLGKFF
管径范围DN(mm)
15~18
25~1200
15~50
50~1200
压力等级
PN (MPa)
6.3
16.0
10.0
2.5
10.0
介质温度0C
320
500
320

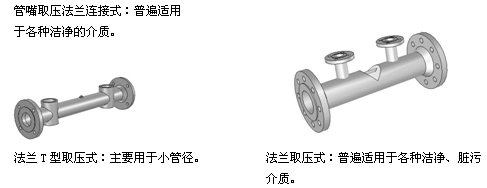

取压形式
NPT螺纹
NPT螺纹管嘴取压、承插焊口管嘴取压
双法兰取压
安装形式
法兰夹装
螺纹连接或对焊
工艺法兰连接
测量管材质
20#, 1Cr18Ni9, 304, 316, 316L或根据用户工况要求
楔块材质
1Cr18Ni9Ti, 304, 316, 316L哈氏合金或根据用户工况要求
附件
夹装法兰
螺栓
密封垫
取压接头
取压接头
工艺法兰
密封垫
螺栓
取压接头
工艺法兰
密封垫
螺栓
（可配差压变送器一体化安装）
